HCS-32B 雙主軸CNC車床
走心式選配
機器規格
| 型號 |
單位 |
HC-32B |
| 最大加工外徑 |
mm |
32 |
| 主軸貫穿孔徑 | mm | 33Ø |
| 主軸迴轉速 | rpm | 6000 |
| 主軸內藏式馬達 | KW | 3.75(5.5opt) |
| X軸移動量 | mm | 150 |
| Y軸移動量 | mm | 420 |

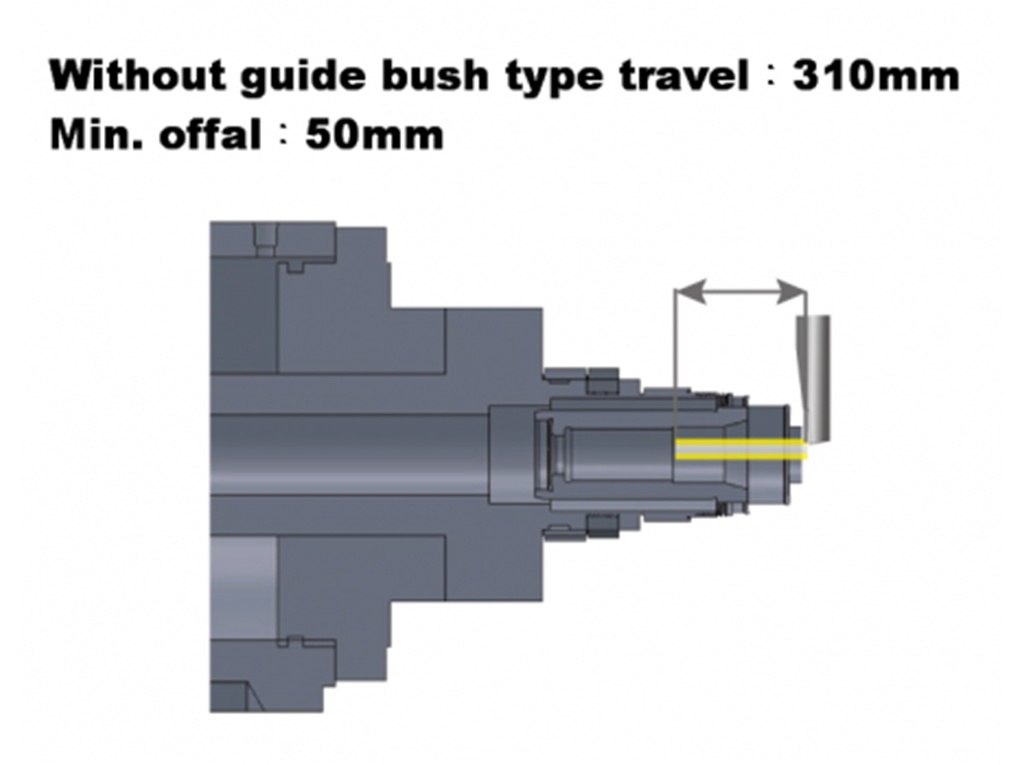

| Z軸移動量-無導套 | mm | 310 |

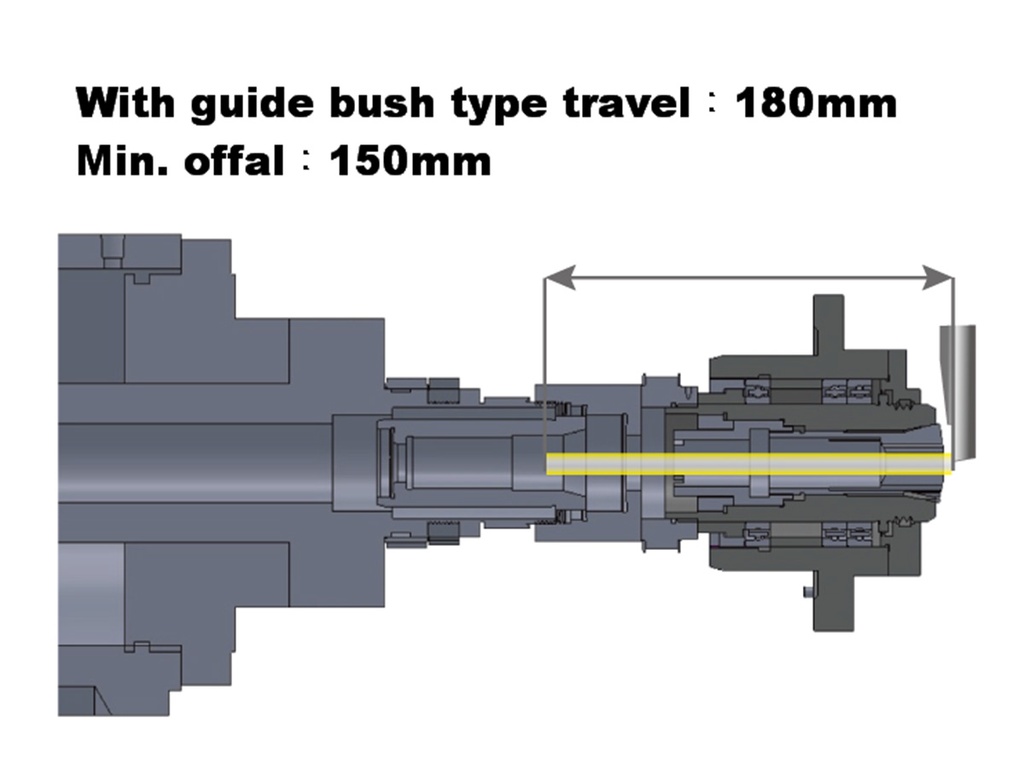

| Z軸移動量-有導套 | mm | 180 |
| X/Y/Z軸快速移動 | m/min | 25 |
| X/Y/Z軸馬達 | KW | 1 |
|
外徑刀具數 | pcs | 6 |
| 外徑刀具尺寸 | mm | 16□ |
| 內徑刀具數 | pcs | 5 |
| 內徑刀具尺寸 | mm | 20Ø |
| 筒夾規格 | -- | 164E or 1536E |
| 鎢鋼導套規格 | -- | Citizen 32# or Star 32# (opt) |
| 動力刀具伺服馬達 | KW | 2 |
| 動力刀具最高轉速 | rpm | 5000 |
| 側銑動力刀具數 | pcs | 4 |
| 側銑動力刀具尺寸 | -- | ER-16 |
| 端銑動力刀具數 | pcs | 3 (opt) |
| 端銑動力刀具尺寸 | -- | ER-20 (opt) |
| 切削液容量 | L | 150 |
| 切削液幫浦 | HP | 1 |
| 自動潤滑系統 | c.c/15min | 3~6 |
| 副主軸 | ||
| 最大加工外徑 | mm | 32 |
| 主軸貫穿孔徑 | mm | 33Ø |
| 副主軸迴轉速 | rpm | 6000 |
| 副主軸伺服馬達 | KW | 2.25 (3.75 opt) |
| X軸移動量 | mm | 305 |
| Z軸移動量 | mm | 240 |
| X/Z軸快速移動 | mm | 25 |
| X/Z軸馬達 | KW | 1 |
| 筒夾規格 | -- | 164E or 1536E |
| 鎢鋼導套規格 | -- | Citizen 32# or Star 32# (opt) |
| 切削液幫浦 | HP | 1 |
| 外徑刀具數 | pcs | 1 |
| 外徑刀具尺寸 | mm | 16□ |
| 內徑刀具數 | pcs | 4 |
| 內徑刀具尺寸 | mm | 20Ø |
| 動力刀具伺服馬達 | KW | 2 (opt) |
| 動力刀具最高轉速 | rpm | 5000 (opt) |
| 動力刀具數 | pcs | 4 |
| 動力刀具尺寸 | mm | ER-16 (opt) |
| 機器淨重(大約值) | kgs | 3000 |
| 機器尺寸(大約值)(LxWxH) | mm | 2700×1600×2000 |
本公司保留產品變更之權利，若有變更，恕不另外告知。
參考圖片
標準配件

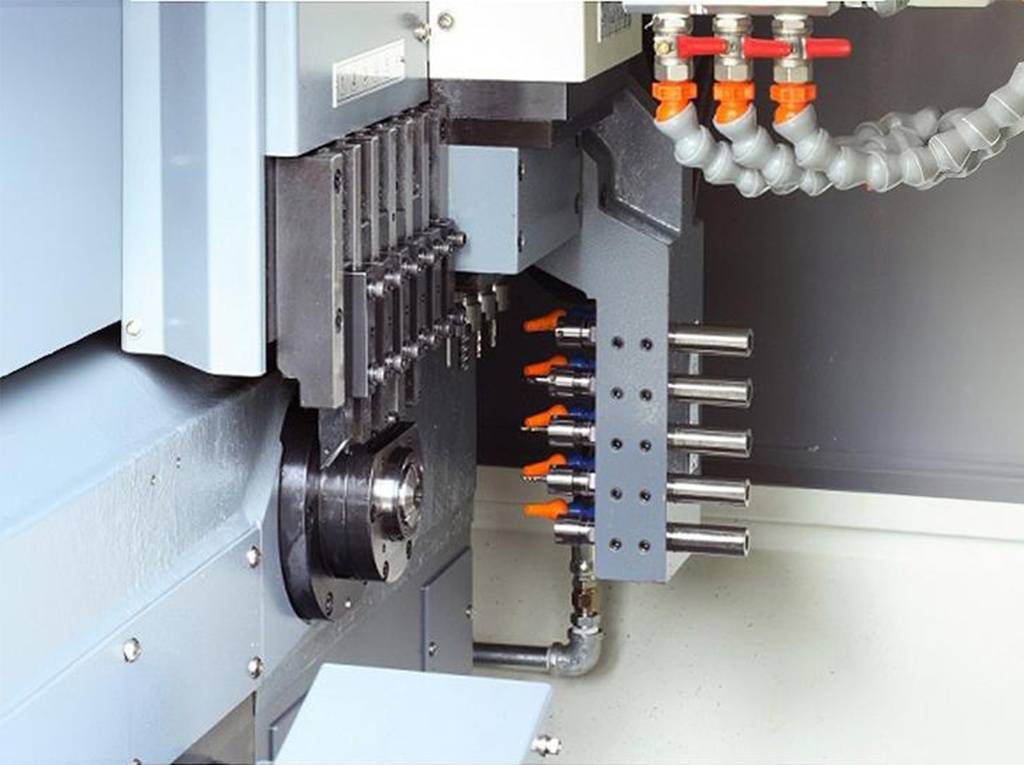

端面5位置鉆孔座IDφ20
6 position tool plate 16口
自動潤滑系統
Base leveling block
Built-in spindle
Coolant system and chip basket tank with 1HP pump
走刀式固定座
Lighting device
Main spindle oil cooling device
Main spindle oil cooling device
Parts catcher
Parts catcher with conveyor
Side face milling device for main spindle (4-shaft,ER16)
Spindle collet and guide bush
Synchronous rotary guide bushing
Tool holder bush
工具及工具箱
變壓器
選擇性配件
空調冷卻機(用於電器箱)
Chip Cart
Electrical steel belt type chip conveyor
End-side live tool device (3-shaft, ER-20)
Long workpiece parts collecting box
油霧回收機
Parts catcher with conveyor
Plug-type hand wheel
Voltage stabilizer
Spindle inner hole bush(PE)
synchronous rotary guide bushing
Spindle fixed-block
本公司保留產品變更之權利，若有變更，恕不另外告知。
產品配件表
| 型號 |
標準配件 |
選擇性配件 | 無此配件
|
| 主軸筒夾 |
● |
||
| 鎢鋼導套 | ● | ||
| 正主軸油冷卻裝置 | ● | ||
| 5位置端面鉆孔座(IDØ20) | ● | ||
| LED工作燈 | ● | ||
| 6位置車刀架(口16) | ● | ||
| 工具及工具箱 | ● | ||
| 成品取料裝置含輸送帶 | ●
| ||
| 切削水設備含集屑箱 | ● | ||
| 強力冷卻幫浦1HP | ● | ||
| 正主軸側銑4軸動力裝置(ER-16) | ● | ||
| 正主軸端面3軸動力裝置(ER-20) | ● | ||
| 機械墊塊 | ● | ||
| C軸功能含鎖定 | ● | ||
| 內孔套筒(IDØ6,8,10,12,16 / ODØ20) | ● | ||
| 內藏式正主軸 | ● | ||
| 自動潤滑系統 | ● | ||
| 穩壓器 | ● | ||
| 變壓器 | ● | ||
|
電動鏈板式排屑機 | ● | ||
| 走刀式固定座 | ● | ||
| 同步迴轉導套 | ● | ||
| 主軸內孔防震襯套組 | ● | ||
| 外掛式手輪 | ● | ||
| 空調冷卻機(用於電器箱) | ● | ||
| 油霧回收機 | ● | ||
| CE規格 | ● | ||
| 副主軸碟煞裝置 | ● | ||
| 副主軸端面4軸動力裝置(ER-16) | ● | ||
| 副主軸4位置端面鉆孔座(IDØ20) | ● |
